Precizna proizvodnja za život: Kako tehnologija 5-osi stvara "inteligentni vrh prsta" artroskopske hirurgije

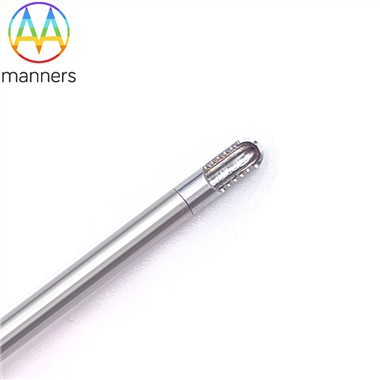

U artroskopskim zahvatima, hirurzi rade putem instrumenata dok posmatraju putem endoskopskih kamera. Vrh oštrice artroskopskog brijača djeluje kao produžetak vrhova njihovih prstiju. Ipak, za razliku od ljudskog tkiva, ovaj umjetni vrh prsta mora izvršiti preciznu resekciju, poliranje i preoblikovanje unutar milimetarskog-hirurškog polja bez direktnog vizuelnog pristupa. Stanje-najsavremenijeg proizvodnog procesa koje je usvojila Manners Technology za svoje konične artroskopske vrhove za brijanje - posebno5-osna CNC obrada, 5-osno lasersko rezanje i 5-osno CNC brušenje- transformiše ove komponente iz običnih standardizovanih industrijskih delova u biokompatibilna remek-dela sa izuzetnom preciznošću, strukturnom čvrstoćom i funkcionalnom prilagodljivošću. Zauzvrat, oni daju hirurškim operacijama neviđenu kontrolu i predvidljivost procedura.

5-CNC obrada služi kao osnovna tehnologija za formiranje zamršene 3D geometrije vrhova brijača. Konvencionalni alatni alati sa 3{7}}ose se kreću samo duž tri linearne ose (X, Y, Z). Obrada složenih zakrivljenih površina zahtijeva ponovljeno stezanje radnog predmeta, što akumulira značajne greške i ograničava obradu unutrašnjih šupljih struktura. CNC sistemi sa 5-osi integriraju dvije dodatne rotacijske ose (kao što su A{11}}osa i C{13}}os) na osnovu osi izradaka na tri linije, omogućavajući pristup alatima za rezanje na tri linije uglovi. Za konusne vrhove za brijače, ovo omogućava da se svi procesi, od grube obrade do završne obrade, kao i in{14}}skidanja ivica na licu mjesta, završe u jednom ciklusu stezanja za složene konusne površine, unutrašnje usisne kanale i spojene površine preciznih ležajeva. Tvrđena minimalna greška u pozicioniranju i ultra{16}}visoka preciznost ovog proizvoda direktno potiče od ovog procesa. Jednokratno stezanje eliminiše odstupanja mikrometarske skale uzrokovana ponovljenim pozicioniranjem, osiguravajući savršenu koncentričnost i dinamičku ravnotežu unutrašnje i vanjske geometrije vrha. Ovo je preduslov za stabilnu brzu rotaciju pri hiljadama obrtaja u minuti bez abnormalnih vibracija. Vibracija je nevidljiva opasnost u artroskopskoj hirurgiji, jer uzrokuje nepotrebno kidanje mekog tkiva, grube površine rezanja i zamućene taktilne povratne informacije za hirurge.

Lasersko rezanje sa 5-osi je posebno razvijeno za obradu najosjetljivije karakteristike vrha brijača: prozora za sečenje. Definicija konture, okomitost ruba i glatkoća površine vanjskih eliptičnih prozora i unutrašnjih prozora za sečenje direktno određuju efikasnost rezanja i reakciju mekog tkiva. Opremljeni ultrabrzim nanosekundnim ili pikosekundnim impulsnim laserima i koordinirani sa 5-osnim sistemom kretanja, laserske zrake izvode vertikalno sečenje na svim složenim zakrivljenim površinama. Ovo omogućava izradu visoko preciznih eliptičnih prozora na bočnim stranama konusnih vrhova sa tolerancijom odManje ili jednako ±10 μm, uz širine proreza od samo 15–30 μm. Proces praktično ne stvara zonu -zahvaćenu toplinom ili šljaku materijala. Rezultirajuće ivice su potpuno bez ivica-i glatke, bez potrebe za sekundarnim poliranjem, u potpunosti čuvajući intrinzičnu kristalnu strukturu i mehanička svojstva osnovnog materijala. Ovako oštre, čiste ivice prozora omogućavaju atraumatičnu, preciznu transekciju tkiva, a ne avulzivno kidanje mekog tkiva.

5-osni CNC centri za brušenje su napredna oprema za finalno oblikovanje ivica i obradu tvrdog materijala. Rezne ivice vrhova brijača zahtevaju ekstremnu tvrdoću i otpornost na habanje da bi održale oštrinu, dok podloga zahteva dovoljnu žilavost da spreči lom. Ova svojstva se obično postižu lokaliziranom termičkom obradom i supertvrdim premazima. Koristeći visoko{6}}precizne brusne ploče, 5-centri za brušenje izvode zrcalno završnu obradu na toplinski-očvrsnutim reznim rubovima pod optimalnim uglovima, proizvodeći ujednačeno oštre rezne ivice na mikroskali. Što je još važnije, ova tehnologija omogućava efikasnu prilagođenu proizvodnju. Različiti hirurški zahvati (popravak meniskusa koljena, subakromijalna dekompresija, debridman skočnog zgloba) i različiti tipovi tkiva (meki sinovija, fibrotični meniskus, kalcificirana hrskavica) zahtijevaju vrhove s različitim nagibnim uglovima i profilima rubova, uključujući nazubljene, zakrivljene i ravne ivice, brze nazubljene, zakrivljene i ravne ivice. programi za mašinsku obradu, oblikovanje standardnih blankova u prilagođene specijalizovane vrhove za brijanje i isporuku visokokvalitetnih hirurških rešenja po meri za ortopedske hirurge.

Zajedno, ove 5-osne tehnologije uspostavljaju potpuno zatvorenu-petlju digitalne precizne proizvodnje. Celokupna transformacija od digitalnih 3D modela do fizičkih komponenti je u potpunosti kompjuterski kontrolisana uz minimalnu ručnu intervenciju, minimizirajući varijacije procesa i defekte proizvoda na najniži mogući nivo. Preciznost proizvodnje garantuje daleko više od vrhunskog kvaliteta proizvoda, i direktno se prevodi u intraoperativne kliničke prednosti:

Predvidljive performanse rezanja: Visoko konzistentna dubina reza i efikasnost omogućavaju hirurzima da pouzdano predvide ishode procedure putem taktilne povratne informacije.

Vrhunska kompatibilnost tkiva: Ultra-glatke površine i oštre ivice minimiziraju vuču i kolateralna oštećenja okolnog zdravog tkiva.

Produženi vijek trajanja instrumenta: Precizne strukture za spajanje i optimizirani tretman materijala omogućavaju produženi rad vrhova brijača visokog{0}}onog intenziteta.

U suštini, kroz 5-osne tehnologije proizvodnje, Manners Technology daje inherentnu predvidljivost performansi vrhovima brijača izvan njihovih osnovnih metalnih svojstava. Omogućava kirurzima da u potpunosti povjeruju svakom suptilnom pokretu ovog inteligentnog vrha prsta unutar skrivene hirurške šupljine. U skladu s tim, artroskopska hirurgija evoluira iz empirijskog zanata koji ovisi o iskustvu u preciznu, kontroliranu i vrlo ponovljivu inženjersku disciplinu. Ovo je ključna pokretačka snaga napretka moderne minimalno invazivne ortopedske hirurgije.
